云酷鍋爐防磨防爆系統三維可視化

   鍋爐防磨防爆系統三維可視化模塊以一個高精度的三維模型為核心，模型范圍涵蓋鍋爐四管、各級連接管道、各級進出口集箱、分離器、給水管道以及主再熱蒸汽管道等設備。通過三維模型可直觀查看鍋爐結構、材質分布、焊口位置等基礎物理結構信息。

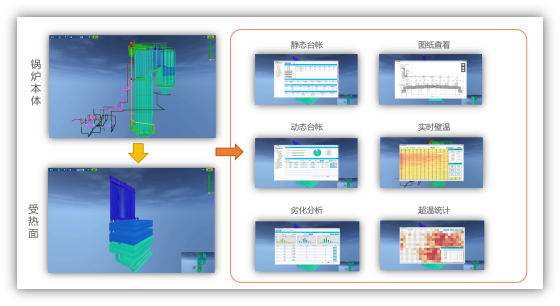

在三維模型的基礎上，三維可視化管理模塊實現了與受熱面的基礎臺帳信息、檢修記錄信息、維護處理信息、泄爆事故信息、金屬壁溫監督信息、劣化分析信息等數據的互通互聯。通過受熱面，可快速實現如圖所示相關信息的快速查詢。

三維可視化管理模塊還內置了標記模式、更換模式、泄爆模式以及劣化分析等功能。

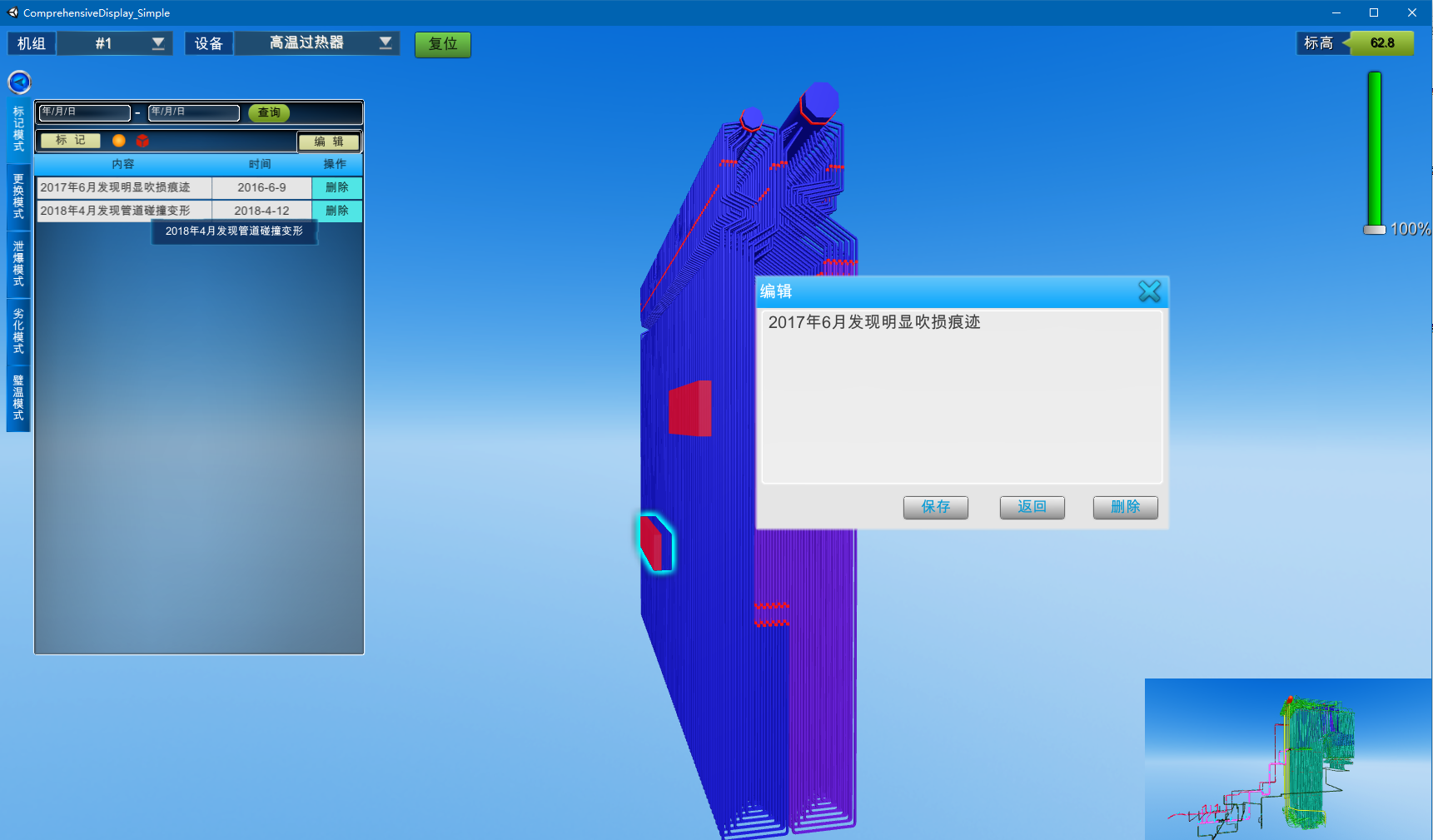

在標記模式下用戶可實現鍋爐關鍵信息的空間標注與實時調取查看；

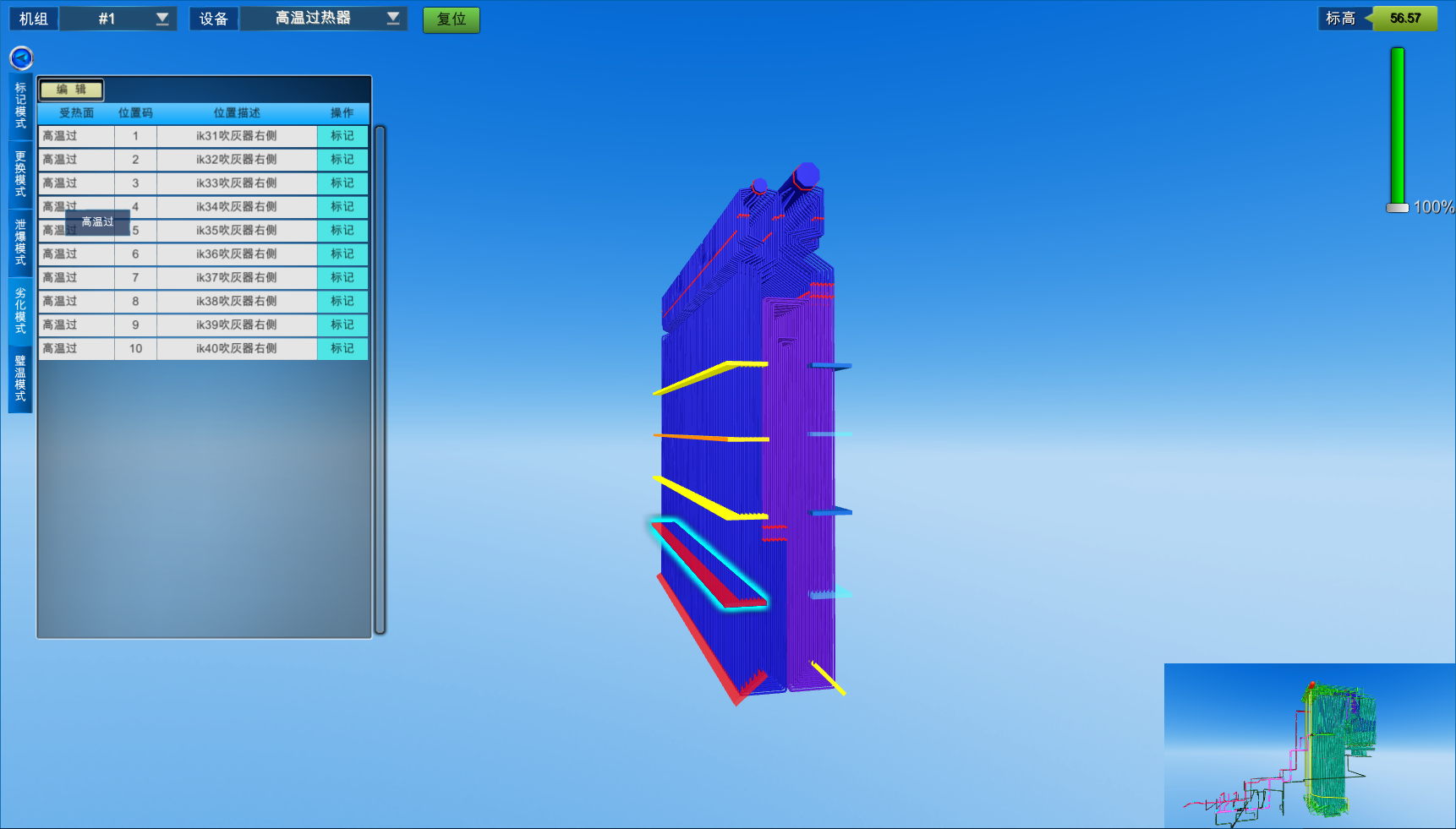

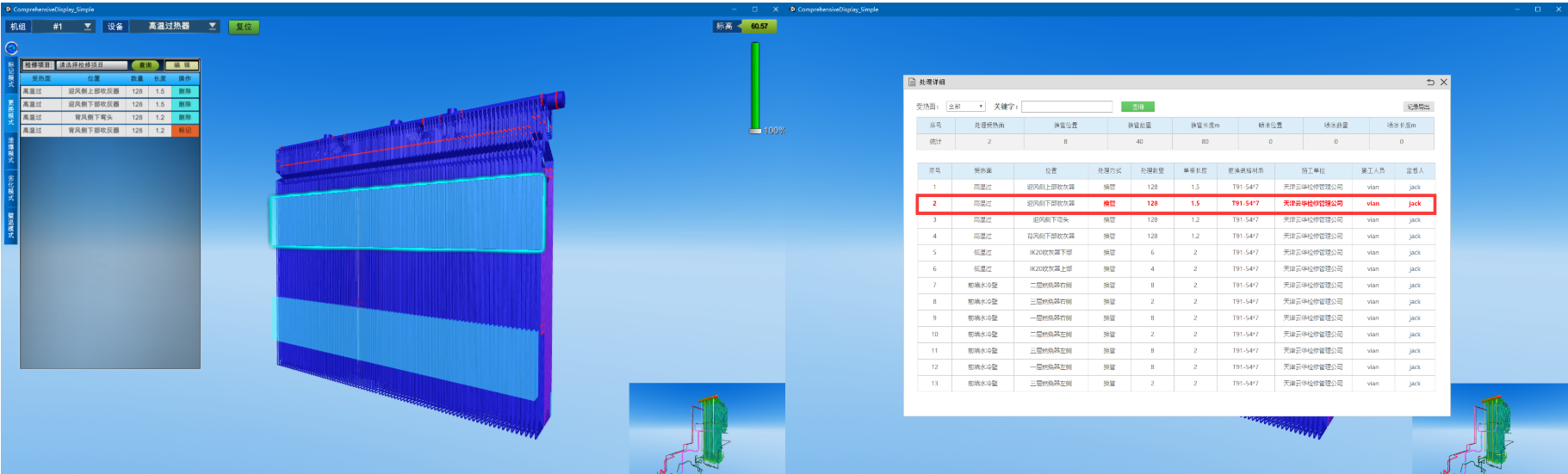

  在更換模式下，用戶可將換管/噴涂記錄在三維模型上進行標記，或查看歷史換管記錄的空間位置及其相關信息；

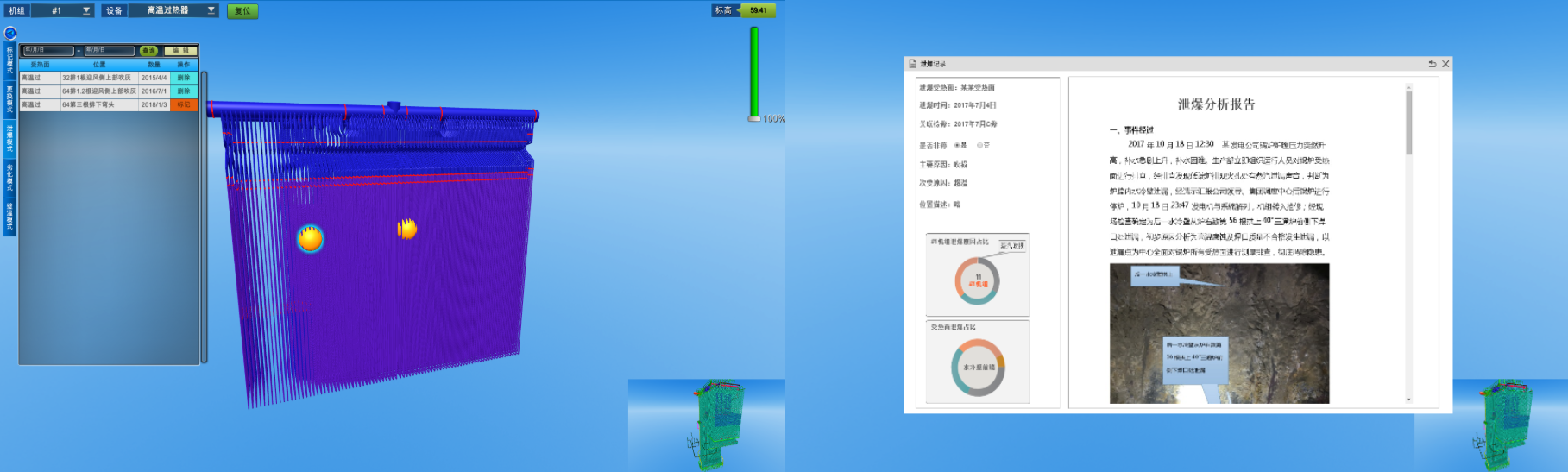

  在泄爆模式下，用戶可將泄爆記錄與三維模型進行位置綁定，或查看歷史泄爆位置的空間分布及具體泄爆描述信息；

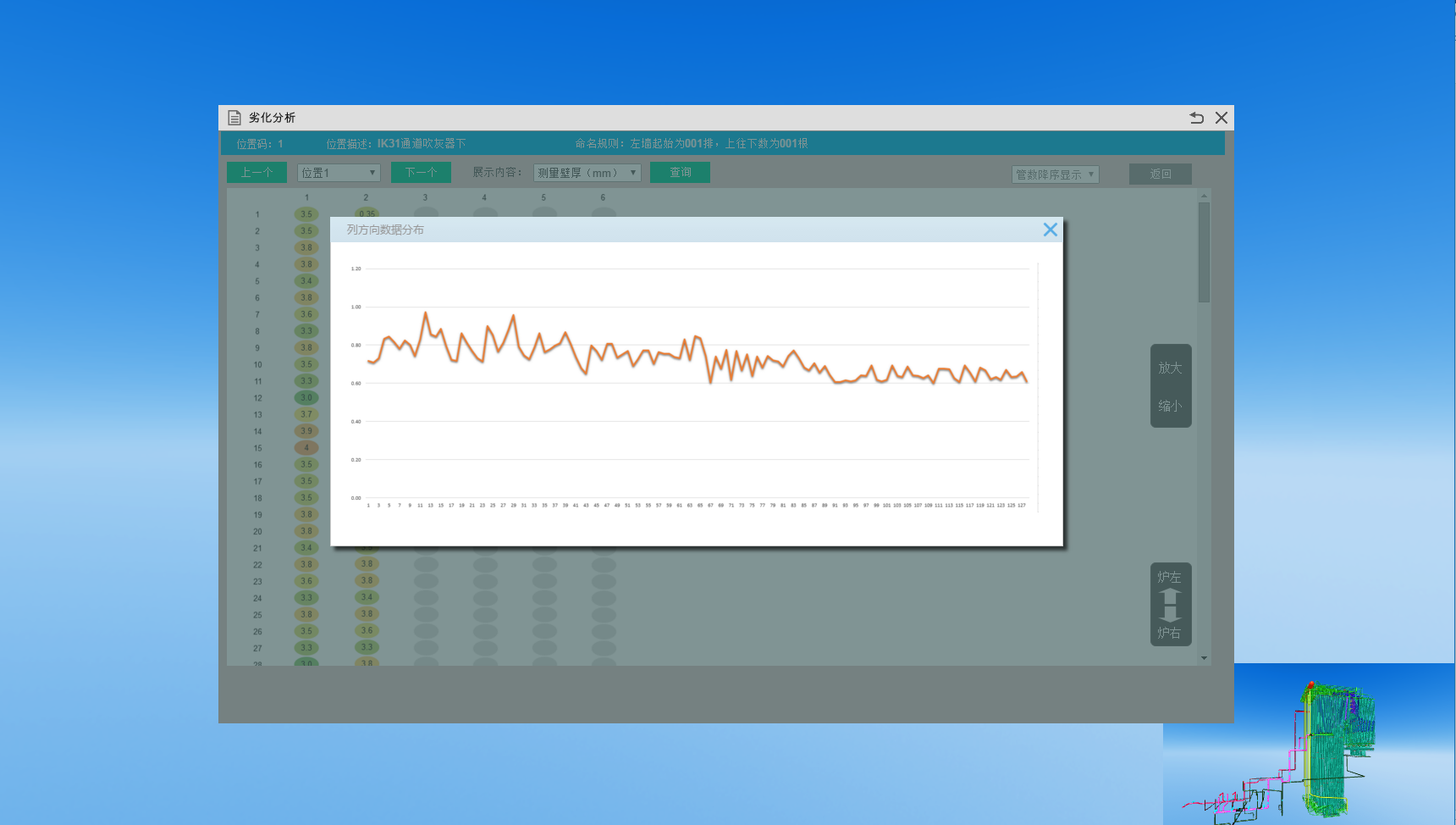

   在劣化分析模式下，用戶可直觀查看重點檢查位置的空間分布以及劣化位置的減薄情況。系統支持以熱力圖的方式查看指定標高下檢查點的最新測厚情況、剩余壽命情況、減薄速率分布情況等信息。
